機殼直徑：53mm
最大額定力矩：0.16Nm
-
機殼直徑：57mm
最大額定力矩：0.38Nm
-
機殼直徑：57mm
最大額定力矩：0.27Nm
-
機殼直徑：57mm
最大額定力矩：0.27Nm
-
機殼直徑：70mm
最大額定力矩：0.6Nm
-
機殼直徑：76mm
最大額定力矩：0.6Nm
-
機殼直徑：76mm
最大額定力矩：0.6Nm
-
機殼直徑：82mm
最大額定力矩：1.5Nm
-
機殼直徑：94mm
最大額定力矩：1.4Nm
-
機殼直徑：100mm
最大額定力矩：1.2Nm
-
機殼直徑：100mm
最大額定力矩：1.35Nm
-
機殼直徑：122mm
最大額定力矩：1.9Nm
-
-
機殼直徑：42mm
最大額定力矩：0.3Nm
-
機殼直徑：42mm
最大額定力矩：0.3Nm
-
機殼直徑：60mm
最大額定力矩：0.95Nm
-
機殼直徑：76mm
最大額定力矩：1.1Nm
-
機殼直徑：76mm
最大額定力矩：1.5Nm
-
機殼直徑：82mm
最大額定力矩：1.76Nm
-
-
機殼直徑：83mm
最大額定力矩：12Nm
-
機殼直徑：122mm
最大額定力矩：16Nm
-
-
-
-
電 話: 0510-85581922
手 機: 15335200825
傳 真: 0510-85582300
郵 箱: info@shikemotor.com
郵 編: 214161
地 址：無錫市濱湖區胡埭工業園北區聯合路10號A1棟
42SW系列無刷直流電機
* 42mm鐵心
* 絕緣等級F，耐高溫155度
* 特殊電磁結構設計，無任何齒槽效應
* 可選配NEMA17標準的齒輪箱，更加方便各種自動化應用
* 可改裝端蓋，選裝各種驅動器、編碼器等
* 最大徑向負載
* 最大軸向負載
* 可代替進口電機：AMETEK MCG PITTMAN BTSR
* 廣泛應用于縫紉機、定位系統、直線運動機構

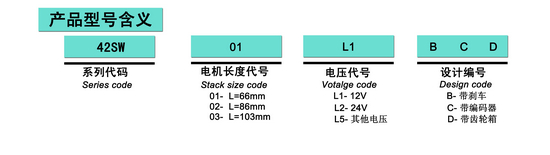

型號說明:
產品來源于：http://www.zts001.com/products-detail.asp?cpid=17
性能參數
外形尺寸
定制說明
|
標準型號 Part Number |
Unit |
42SW01 |
42SW02 |
42SW03 |
|
額定力矩 Rated Torque |
N.m |
0.12 |
0.2 |
0.31 |
|
轉動慣量 Rotor Inertia |
g.cm2 |
0.012 |
0.03 |
0.045 |
|
總長度 Total Length |
mm |
66 |
86 |
103 |
|
重量 Weight |
Kgs |
0.4 |
0.55 |
0.65 |
|
不同繞線參數 Winding Option |
Unit |
01L2 |
02L2 |
03L2 |
|
額定電壓 Rated Voltage |
V |
24 |
24 |
24 |
|
空載轉速 No load Speed |
rpm |
3600 |
3800 |
3450 |
|
空載電流 No load Current |
A |
0.3 |
0.6 |
0.85 |
|
額定轉速 Rated Speed |
rpm |
3000 |
3150 |
2800 |
|
額定電流 Rated Current |
A |
2.3 |
3.9 |
5.4 |
|
額定功率 Rated Output |
W |
38 |
65 |
90 |
|
反電勢常數 Back Emf |
V/Krpmpm |
6.66 |
6.3 |
6.95 |
